Welk type aardlekschakelaar heb ik nodig voor mijn zonnepanelen?

Type B is de standaard voor PV-installaties. Type A mag alleen worden toegepast als de omvormer intern een scheidingstransformator heeft, er extern een scheidingstransformator is geplaatst tussen omvormer en groepenkast, of de fabrikant een schriftelijke 6mA verklaring verstrekt. De meeste moderne transformatorloze omvormers vereisen Type B.

Moet mijn groepenkast vervangen worden als ik zonnepanelen laat plaatsen?

Niet altijd. Een kast met hoofdschakelaar, aardlekschakelaars en voldoende vrije ruimte kan worden aangepast. Een stoppenkast, een kast zonder hoofdschakelaar of een sterk verouderde kast moet worden vervangen. Let ook op de totale stroom: de gecombineerde stroom van net en PV-installatie mag de kastnorm niet overschrijden.

Welke lekstroom (mA) kies ik voor de aardlekschakelaar bij zonnepanelen?

30mA is alleen geschikt bij installaties tot circa 2.000W piek. Daarboven is 100mA de meest toegepaste waarde bij PV-installaties, omdat dit ongewenst uitschakelen door bedrijfslekstromen voorkomt. Bij grotere installaties of omvormers met hogere bedrijfslekstromen wordt 300mA toegepast. Raadpleeg altijd de omvormerfabrikant voor de aanbevolen waarde.

Kan ik een 1-fase of 3-fase groepenkast gebruiken voor zonnepanelen?

Kleine installaties tot circa 3.200W piek kunnen op een 1-fase aansluiting worden aangesloten. Zwaardere installaties worden bij voorkeur op 3-fase aangesloten voor een betere balans over de fasen en omdat de kans groot is dat toekomstige uitbreidingen zoals een laadpaal of warmtepomp ook 3-fase vereisen.

Zonnepanelen aansluiten op de groepenkast — drie routes

Q: Wat is een PV-verdeler en wanneer heb ik die nodig?

Een PV-verdeler is een compacte unit die de aansluiting van een zonnepanelenomvormer mogelijk maakt via een bestaande kabel naar zolder of garage, zoals de wasmachinekabel. De verdeler neemt de stroom van de omvormer aan en levert die terug aan het net via de bestaande groep. Het stopcontact op zolder blijft bruikbaar. Dit is de meest gekozen oplossing als er geen aparte kabel van het dak naar de groepenkast getrokken kan worden.

Zonnepanelen plaatsen? Controleer eerst uw groepenkast Een PV-installatie voegt een tweede stroombron toe aan uw installatie. De totale stroom door uw groepenkast neemt toe — soms tot boven de capaciteit van uw bestaande kast. Een verouderde kast zonder hoofdschakelaar, met stopzekeringen of te weinig ruimte is in de meeste gevallen niet geschikt en moet worden vervangen.

Er zijn drie routes om zonnepanelen aan te sluiten op uw groepenkast. Welke bij u past hangt af van de staat van uw kast en de beschikbare kabelmogelijkheden. Bij Flink Elektro vindt u alle SEP-componenten voor elke route — direct uit voorraad, 10 jaar garantie.

Welke situatie is op u van toepassing?

Kies de route die het best bij uw situatie past. Twijfelt u? Bel ons — wij helpen u bepalen welke route geschikt is.

Route 1 — meest gekozen

Bestaande kabel naar zolder of garage gebruiken

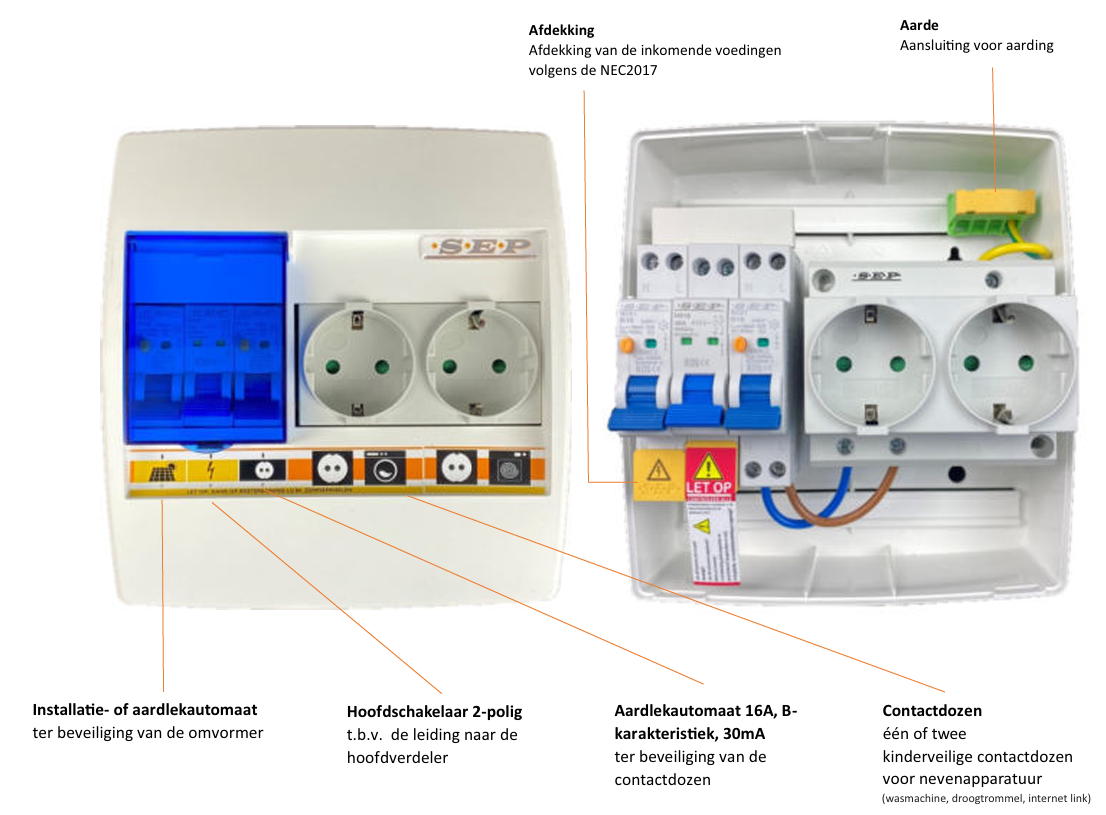

Er loopt al een kabel naar de zolder voor een wasmachine of droger? Die kabel kunt u inzetten voor de omvormer via een SEP SUNA PV-verdeler. De verdeler neemt de stroom van de omvormer aan en levert die terug aan het net via de bestaande groep. Het stopcontact op zolder blijft bruikbaar.

Geschikt als

Kabel aanwezig naar zolder of garage · Vrije groep beschikbaar in de kast · Omvormer staat op of bij het dak

SEP SUNA PV-verdelers →

Route 2 — directe aansluiting

Losse PV-groep toevoegen aan bestaande kast

Is uw kast modern en heeft u voldoende vrije ruimte? Dan plaatst een installateur een aparte PV-groep met een aardlekautomaat rechtstreeks in de groepenkast. Geen tussenunit nodig. Let op de totale stroom — zie de overbelasting-waarschuwing hieronder.

Geschikt als

Moderne kast met hoofdschakelaar · Minimaal 2–4 modules vrij · Kabel kan van omvormer naar kast worden getrokken

PV-beveiligingscomponenten →

Route 3 — verouderde kast

Groepenkast vervangen inclusief PV-groep

Heeft u een stoppenkast, een kast zonder hoofdschakelaar of onvoldoende ruimte? Dan is vervanging de veiligste en meest toekomstbestendige keuze. Een nieuwe groepenkast met ingebouwde PV-groep wordt voorbedraad en aansluitklaar geleverd.

Noodzakelijk als

Stoppenkast of geen hoofdschakelaar · Te vol voor extra componenten · Kast ouder dan 15–20 jaar

1-fase groepenkast met PV → 3-fase groepenkast met PV →

Twijfelt u welke route bij uw situatie past? Bel ons op 0524 711 007 — wij helpen u 7 dagen per week tot 22:00u.

Is uw groepenkast geschikt voor zonnepanelen?

Doorloop beide kolommen. Staat er één of meer punten in de rechterkolom die op u van toepassing zijn? Dan is vervanging of een alternatieve route noodzakelijk.

Kast is geschikt als

Er is een hoofdschakelaar aanwezig
Er zijn aardlekschakelaars in de kast
Er is minimaal 2–4 modules vrije ruimte
De kast is niet ouder dan 15–20 jaar
De totale stroom blijft binnen de kastnorm

Vervanging of alternatief nodig als

Stoppenkast met smeltzekeringen
Geen hoofdschakelaar aanwezig
Kast is te vol — geen modules vrij
Kast is sterk verouderd of beschadigd
Totale stroom (net + PV) overschrijdt kastnorm — zie waarschuwing

Let op: overbelasting door twee stroombronnen
Zonnepanelen leveren stroom terug aan het net via uw groepenkast. De totale stroom is de som van het net én de PV-installatie samen. Voorbeeld: hoofdzekering 40A + PV-omvormer 16A = 56A door de kast — terwijl de meeste woonhuiskasten standaard geschikt zijn voor 40A.

Er zijn twee oplossingen. Bij aanpassing van een bestaande kast: een REM-automaat (retourstroombeperker) die de totale stroom door de kast maximaliseert. Bij vervanging van de kast: kies een groepenkast die is uitgerust voor 63A — dan zijn railsysteem, bedrading en aardlekbeveiliging geschikt voor de hogere gecombineerde stroom en is een REM-automaat niet nodig. Uw installateur berekent de totale stroom en bepaalt welke oplossing bij uw situatie past.

Weet u het niet zeker? Een vakbekwaam installateur beoordeelt uw situatie ter plaatse. U kunt ook contact opnemen met Flink Elektro voor advies.

Welk type aardlekschakelaar heeft u nodig?

Type B is de standaard voor PV-installaties. Type A mag alleen worden toegepast als aan één van drie voorwaarden wordt voldaan. Controleer altijd de handleiding of het datasheet van uw omvormer.

Situatie omvormer	Vereist type	Toelichting
Omvormer heeft intern een scheidingstransformator Let op: hoogfrequente transformatoren gelden hier niet altijd voor	Type A	DC- en AC-kant zijn galvanisch gescheiden in de omvormer zelf.
Er is extern een scheidingstransformator geplaatst tussen omvormer en groepenkast	Type A	De scheiding zit niet in de omvormer maar in de installatie ertussen.
Fabrikant verstrekt een schriftelijke 6mA verklaring	Type A	De omvormer beperkt DC-lekstroom intern tot onder 6mA. Controleer per model — niet elke omvormer heeft deze verklaring.
Geen van bovenstaande van toepassing	Type B verplicht	De meeste moderne transformatorloze omvormers (TL) vallen hieronder.

Welke lekstroom (mA) kiest u?

30mA

Alleen geschikt bij installaties tot circa 2.000W piek. Daarboven risico op ongewenst uitschakelen door bedrijfslekstromen van de omvormer.

100mA

Meest toegepast bij PV-installaties. Voorkomt ongewenst uitschakelen bij installaties boven 2.000W piek. Voldoende selectiviteit ten opzichte van 30mA eindgroepbeveiliging.

300mA

Bij grotere installaties of omvormers met hogere bedrijfslekstromen. Raadpleeg de omvormerfabrikant voor de aanbevolen waarde.
