SEP SUNA PV-verdelers — keuzehulp voor installateurs

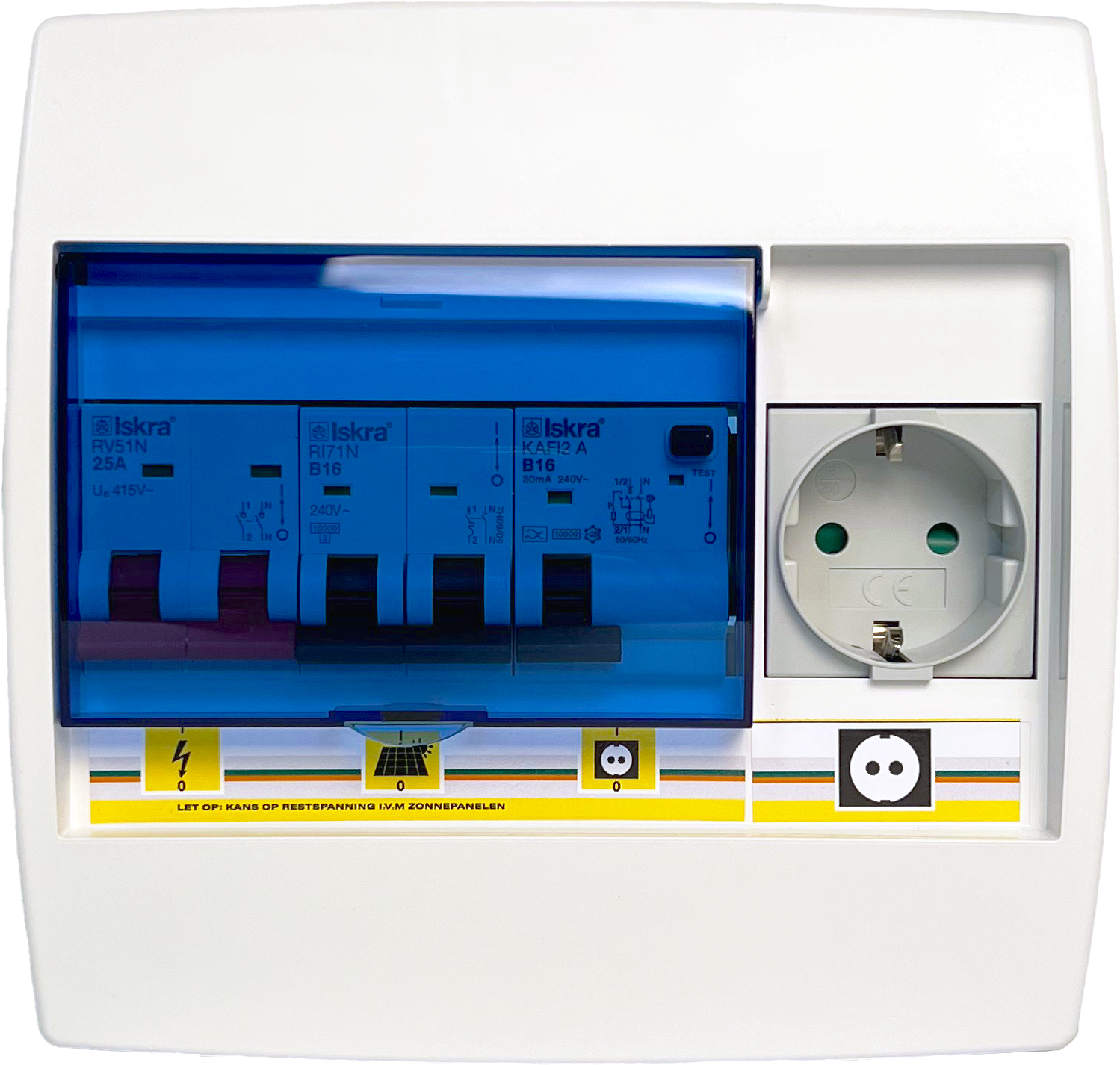

De SEP SUNA PV-verdeler maakt aansluiting van de PV-omvormer via een bestaande kabel op zolder mogelijk — geen extra leidingen nodig. Maak uw keuzes — de producten filteren direct mee.

SEP SUNA PV-verdeler keuzehulpvoor installateurs

Stap 1 van 5 — Piekvermogen omvormer

Piekvermogen (Wp) ÷ 230V = amperage. Kies op basis van het piekoutput van de omvormer.

tot 3.000 Wp

SUNA 3000W

16A beveiliging · max. 25A voorbeveiliging

tot 4.000 Wp

SUNA 4000W

20A beveiliging · max. 32A voorbeveiliging

tot 5.000 Wp

SUNA 5000W

25A beveiliging · max. 40A voorbeveiliging

Stap 2 van 5 — Schakelkarakteristiek

B-karakteristiek is standaard voor woninginstallaties. C-karakteristiek bij hoge inschakelstromen of specifiek fabrieksadvies.

Standaard

B-karakteristiek

Meest toegepast in woningbouw. Uitschakeling bij 3–5× nominale stroom.

Specifiek advies

C-karakteristiek

Bij hoge inschakelstromen of fabrieksspecificatie. Uitschakeling bij 5–10× nominale stroom.

Stap 3 van 5 — Type omvormerbeveiliging

Controleer de handleiding van de omvormer. De aardlekautomaat in de SUNA is Type A. Vereist de omvormer Type B? Kies de losse INS — Type B apart in de groepenkast plaatsen.

Type B vereist

Installatieautomaat (INS)

Geen 6mA verklaring, geen scheidingstransformator. Type B apart in groepenkast.

Type A — 30mA

Aardlekautomaat 30mA

Tot ca. 2.000W piek. Fabrikant geeft 6mA verklaring of scheidingstransformator aanwezig.

Type A — 100mA

Aardlekautomaat 100mA

Meest gekozen boven 2.000W piek. Voorkomt ongewenst uitschakelen door bedrijfslekstromen.

Type A — 300mA

Aardlekautomaat 300mA

Grotere omvormers of hoge bedrijfslekstromen. Raadpleeg de omvormerfabrikant.
