Aardlekschakelaars

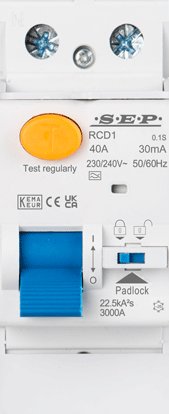

De SEP RCD1 aardlekschakelaar beschermt personen en installaties tegen gevaarlijke lekstromen. Leverbaar van 16A tot 125A, in Type A, A[G], A[S], B en B[S], met gevoeligheden van 10 tot 500mA. Gebruik de keuzehulp hierboven om direct de juiste uitvoering te vinden.
Welk type aardlekschakelaar heb ik nodig?
| Type | Detectie | Toepassing |
|---|---|---|
| Type A | Wisselstroom + gepulseerde gelijkstroom | Standaard woningbouw, contactdozen voor algemeen gebruik |
| Type A[G] | Zoals Type A, 10ms vertraging | Installaties met wasmachines, vaatwassers of andere schakelpieken |
| Type A[S] | Zoals Type A, 40ms selectieve vertraging | Cascadebeveiliging — als hoofdaardlek boven groepsaardlekken |
| Type B | Wisselstroom + gepulseerd + gladde gelijkstroom | EV-laadpalen, zonnepanelen omvormers, frequentieregelaars |
| Type B[S] | Zoals Type B, 40ms selectieve vertraging | DC-installaties met cascadebeveiliging |
Tip: Twijfelt u tussen Type A en Type B? Raadpleeg altijd de installatiehandleiding van het aangesloten apparaat — fabrikanten van laadpalen, omvormers en frequentieregelaars schrijven vrijwel altijd het vereiste type voor.
Hoe werkt een aardlekschakelaar?
Een aardlekschakelaar meet voortdurend het verschil tussen de stroom op de fasedraad en de nulleiding. Bij een gezonde installatie zijn die gelijk. Zodra een persoon een stroomvoerend onderdeel aanraakt, of een isolatiefout in de bedrading ontstaat, vloeit een deel van de stroom via een alternatieve weg naar aarde. Dat verschil — de lekstroom — detecteert de aardlekschakelaar en schakelt binnen milliseconden de installatie spanningsloos.
De SEP RCD1 is een elektromagnetische aardlekschakelaar: hij werkt zonder hulpspanning en blijft ook functioneren bij spanningsuitval. Met een kortsluitvastheid van 10kA en een nominale restlekstroom-afschakelcapaciteit van 1250A voldoet de RCD1 aan de zwaarste eisen van IEC/EN 61008.
Welke foutstroom gevoeligheid kiezen?
De foutstroom bepaalt hoe gevoelig de aardlekschakelaar reageert. Voor personenbeveiliging in woningen is 30mA de standaard — dit is de drempelwaarde waarboven stroomdoorgang door het menselijk lichaam gevaarlijk wordt. Bij industriële toepassingen of als selectieve hoofdbeveiliging worden hogere waarden zoals 100mA, 300mA of 500mA toegepast, zodat niet de hele installatie uitvalt bij een lekstroom op één eindgroep.
RCD1 standaard of RCD Compact?
De SEP RCD1 is de standaard uitvoering: 36mm breed voor 2-polig (1P+N) en 72mm voor 4-polig (3P+N). Het volledige assortiment met alle types en gevoeligheden. De RCD Compact (RCD18 en RCD36) besparen tot 50% ruimte in de groepenkast en zijn beschikbaar als Type A in 1-fase en 3-fase uitvoering. Ideaal voor groepenkasten met beperkte installatieruimte of bij uitbreiding van een bestaande installatie.
Montage en aansluiting
Alle SEP RCD1 aardlekschakelaars worden op DIN-rail (EN 60715, 35mm) gemonteerd via een meegeleverde montageclip. Voeding is mogelijk van zowel boven als onder. Aansluiting via kabel tot 35mm² of busbars in vork- of penuitvoering tot 30mm². Het aansluitmoment bedraagt 3,5 Nm. Voor installaties zonder nulleiding (3-fase 3-draads) is een brugverbinding beschikbaar.
Flink Elektro levert SEP RCD1 aardlekschakelaars met 10 jaar garantie, gratis verzending boven €25 en 30 dagen retourrecht. Voor technisch advies over de juiste type- en gevoeligheidskeuze staat ons team voor u klaar via 0524 711 007.
